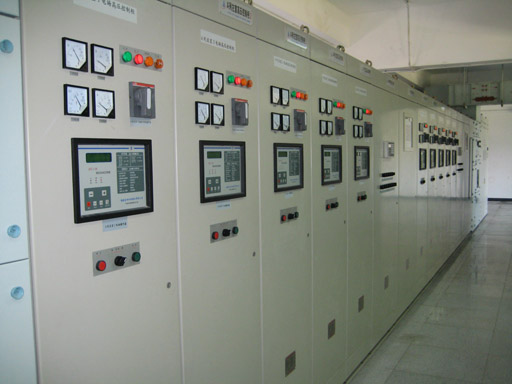

常規電源(K型)
------GGAJ02-K型高壓靜電除塵用整流產品
一、引言
電除塵器供電電源自動控制設備，自80年代開始應用微處理器和8位單片機等微機控制技術以來，技術水平已有了顯著提高。我公司引進美國GE公司技術開發成功的DAVC控制器，以其優異的性能，成為這種設備的典型代表，受到廣大用戶的好評。
隨著電除塵控制機理應用研究的進一步深入，單片機技術、特別是16位單片機技術的發展，以及智能電除塵器控制系統（IPC）的廣泛應用，用戶對更高性能微機控制設備的期望和需求更加迫切。在這種情況下，我們公司以高起點、高性能為基點，開發出新一代電除塵器微機控制供電設備--K型產品。K型產品的核心MVC-196控制器作為DAVC升級換代產品，吸收了包括DAVC在內的國內、外最新控制技術的精華，應用了我們最新的研究成果。該產品的開發在立足'全數字化技術特征、高精度火花響應控制、獨創性控制功能、網絡化設計概念'的四大基礎上，其目標是開發出具有世界先進水平的產品。
二、K型(Mvc-196)產品的主要特點
1、采用高速、高性能、大容量真16位單片機為控制核心
本產品采用了Intel公司高性能的CHMOS 16位單片機--80C196KB為主控芯片。該單片機內部總線為16位，并集成了A/D、高速I/O、PWM、串行通訊口、定時/計數器等接口電路。功能強大，指令效率高，速度快，為K型產品的性能提高提供了保證。
2、數字化控制程度大幅度提高
利用80C196KB的多路A/D及擴展電路，擴展為15路A/D，對模擬信號輸入采用高速、高分辨率采樣，特別是對二次電壓、電流瞬時值進行連續采樣，為實現檢測電壓峰值、谷值檢測存貯波形，軟件檢測火花提供了保證。
3、獨家采用硬件和軟件雙重火花檢測控制技術
DAVC采用的軟硬件配合浮動火花檢測技術是一個很好的檢測技術。本產品在兼容該項技術基礎上，開發出純軟件檢測火花新技術，該技術重點檢測非常微弱的火花信號和火花先兆信號。 在閃絡控制中實現無沖擊不關斷軟控制，電場電壓恢復很快，損失極小。設備可在高火花頻率（每分鐘500次）下安全、穩定運行。
4、擴充并完善了多種控制方式
將控制方式擴充為全波供電、雙半波間歇供電、單半波間歇供電三大模式，每種模式均有10種運行方式。對全波供電而言，新提供'火花率設定控制方式'，設備將穩定運行在設定的火花率之下。對間歇供電而言，不僅提供了雙半波、單半波兩種模式，還提供了充足的占空比調節范圍。
5、自動檢測動態V-I曲線族
測試動態V-I曲線族相對于檢測普通V-I曲線具有更豐富的信息量。動態的意思是動態地快速檢測；曲線族的意思是同時檢測出V-I有關的三組曲線（包括平均值、電壓峰值、電壓谷值三組曲線），這三組所包含的信息可用于準確判斷電場放電狀態、反電暈發生以及分析反電暈程度。
6、采集并存貯電壓、電流波形
設備自身具有與'數字存貯示波器'相似的瞬間單次波形記錄貯存功能和重復波形記錄刷新功能。自動捕捉火花放電瞬間的電壓、電流波形并自動刷新、自動記錄正常運行時的電壓、電流波形。在IPC上位機上可調看實時的電壓、電流波形和火花放電波形。通過遠程網絡技術，技術人員可以遠距離在線將設備所有特性參數調試至****狀態，并隨時觀測電壓、電流波形。
7、具有特殊的保護功能
在完善的短路、開路、過流、偏勵磁、超油溫檢測等基礎上，具有特殊的超電壓限壓和過載限流措施。硬件看門狗電路可以在強干擾情況下自復位運行。
8、IPC的一個功能強大的子系統
K型作為IPC一個功能強大的子系統，具有完善的網絡系統控制功能，所有參數可以在上位機上設定（參數分一級、二級參數），IPC可監控MVC-196的實時運行狀態，可將控制參數滲透到每一項控制內容，結合其波形采集存貯等特點，可實現遠距離在線精確調試。
9、人機接口界面友好
采用2′16字符液晶顯示器顯示參數、控制狀態，所有參數修改采用功能鍵輸入，取消DAVC中所用的撥碼開關方式，所有參數保存在EEPROM，掉電時不丟失。調試時，用手提電腦運行'MVC-196在線調試系統'，可以進行參數修改，波形顯示、曲線顯示等在線調試功能。
10、集成度、可擴充性提高
MVC-196控制器自身帶光隔離通訊單元、觸發單元，無須外置通訊板和觸發板
，另外，還預留可擴展的A/D、I/O口以備特殊應用之用。
三、K型產品鑒定
2001年12月21日福建省科學技術廳在我公司召開了《GGAj02－K型高壓靜電除塵用整流設備》產品技術鑒定會，與會專家在聽取了項目課題組的技術總結報告、技術分析報告、用戶報告等，詳細閱讀了各種資料，實地考察了用戶使用現場后，一致認為： K型產品是立足于自主開發、大膽創新、應用新技術開發的新一代微機控制設備，其技術創新主要體現在：
1．設備具有'超微火花控制'特性 可檢測微弱火花的前兆信號，實現電場閃絡的無沖擊不關斷軟控制。設備亦可在500次/分的高火花頻率下穩定運行。
2．設備具有'動態特性診斷'功能 能實現對電場動態阻抗的分析和反電暈檢測與定量分析，亦可對電場電暈放電能力及火花控制特性作出評價，把檢測、分析、診斷與控制緊密結合起來，進一步提高了反電暈的檢測精度，是電除塵器控制技術的一大突破。
3．設備采用了工業現場總線技術 該技術改善了系統結構，提高了系統性能，使每一臺設備都能成為現場總線網絡中的一個對等節點，通訊控制能力得以大幅度地提升，該項技術得應用在國內同類產品中屬首創。
鑒定委員會一致認為：
有多項創新的GGAj02－K型高壓靜電除塵用整流設備實現了全數字化技術特征、高精度火花響應控制、獨創性控制功能、網絡化設計概念的目標。該產品技術處于國內領先，達到當前國際先進水平。
