華能汕頭發電廠3#爐電除塵節能改造應用
一、前言
節能是我國的基本國策，已日益受到重視，在火力發電廠中電除塵器運行耗電，占電廠廠用電很大比例。在保證除塵器現有除塵效率的前提下，如果能降低電除塵器的運行能耗，具有巨大的經濟效益和社會效益。當前，節能減排工作正在各行各業如火如荼地展開。我廠也不例外，大力開展各項節能工作，拓展節能渠道，在3＃爐600MW機組電除塵器進行節能控制便是其中一項具體的技術應用。節能控制技術實施以來，效果相當不錯，達到了保效節能的目的。
華能汕頭電廠#3爐鍋爐是600MW機組，靜電除塵器的本體采用龍凈環保BE型除塵器，高壓電控部分采用龍凈環保的GGAJ02-1.6A/72KV 、GGAJ02-1.2A/80KV K型設備，低壓電控部分采用采用龍凈環保研制的低壓集控系統，控制系統采用基于前端機的IPC電除塵智能控制系統，該系統對#3爐電除塵進行集中控制和管理。#3爐電除塵自投運以來，設備除塵效果達到設計要求，煙塵排放達到國家環保要求。
二、主要應用節能技術
1、現場工況自動診斷技術
2、反電暈自動檢測技術
3、多參量反饋的閉環控制技術
VI曲線
BX曲線
三、應用實施

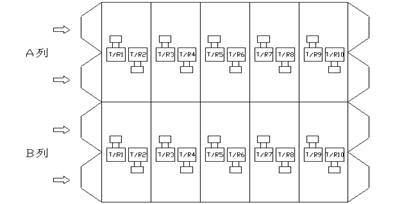

3＃爐電除塵器采用雙列雙室五電場布置，共配置有12臺1.6A/72kV和8臺1.2A/80kV的高壓控制設備，其布置示意圖如下所示：
為了實現電除塵器的保效節能，我們分析高壓設備的控制特點和一次設備上有利條件，引進龍凈環保的電除塵節能核心技術，對GGAj02-K電除塵電壓自動調整器和IPC系統進行現場改進和調試，主要工作有：
1、對現有20臺高壓硅整流控制系統，保留其現有控制功能、保護功能、通訊功能的情況下，進行柜內的軟硬件改進，用具有節能控制功能的控制系統更換了原有的高壓控制系統。更換控制系統后的高壓控制系統能夠自動跟蹤電場工況的變化，自動選擇運行參數，使運行電壓始終工作在電場工況需求的****狀態，減少不必要的供電輸出功率，仍然達到良好的收塵效果。
2、同時升級電除塵IPC系統為最新的IPC智能節能優化控制系統，進行系統軟件功能改進工作，增加新的節能管理控制功能，增加TR擴展配置功能、設置負荷區間與節能調節參數功能、節能數據處理功能等，對整個除塵器的節能進行統一的管理和調度，如可以通過操作選擇不同負荷區間的節能級別、可以選擇各高壓設備的節能級別，使節能控制更加有效、合理。
3、在高壓系統和IPC系統的功能改進完成之后，全套系統啟動運行，現場跟蹤調試。根據設備實際參數和工況狀況進行功能調試、參數整定、系統設置等工作。例如調試時，為保證各列各室１電場收集粗灰，電場１的運行控制參數保持不變，繼續按照原來設置的參數（MODE0，I2%=40、額定值1600mA）運行，其它電場則按節能模式進行自動跟蹤、自動調整運行參數。

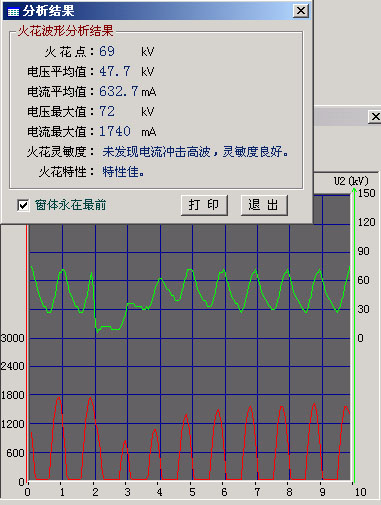

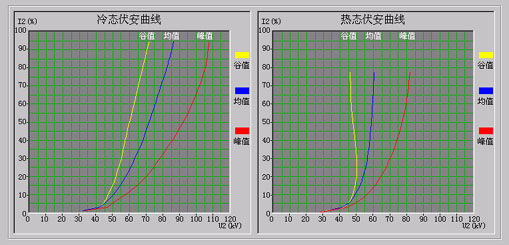

經過一段時間的調試，除塵效率滿足排放控制要求的前提下，而且除塵器工作的耗電得到了比較大幅度的降低，整體效果良好。從某電場高壓系統電氣信號表現出來的伏安特性曲線來看，可以認為電場的電氣特性良好，由此也反映出除塵器除塵效果好。

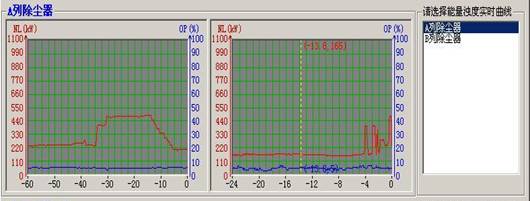

其節能能耗和排放效果也可通過能耗濁度曲線圖反映：上圖是A列電除塵能耗濁度曲線，紅色曲線代表Ａ列除塵器高壓運行能耗趨勢，藍色曲線代表Ａ列除塵器出口煙氣濁度變化趨勢，左邊為1小時變化曲線，右邊為24小時變化曲線。左邊曲線顯示了系統從節能模式到常規模式（不節能）、再到投入節能模式的一個變化過程，表明系統在工作模式的變化過程中濁度相對穩定，說明了節能模式的運行并沒有影響除塵效果，節能有效。
四、環保局測評驗收
為了驗證＃3爐節能效果和排放能否達標，特請汕頭市環保局監測大隊在2007年7月16至24日，在鍋爐分別燃用高灰份煤種及設計煤種情況和不同工況條件下的檢測節能效果和排放情況；結論令人滿意：
1、 燃燒高灰份煤種節能控制運行情況。在燃燒高灰份煤種情況下，除塵器投入節能控制器，在鍋爐運行負荷為100%、90%、70%三種工況下，除塵后煙氣煙塵濃度和除塵效率均滿足環保要求（****排煙濃度低于40 mg/m3，除塵效率平均值99.73％）；節能達到50％及以上（同負荷，、同工況、同排放、同除塵效率下的功耗）。
2、燃燒設計煤種節能控制運行情況。在燃燒設計煤種情況下，除塵器投入節能控制器，在鍋爐運行負荷為90%、75%兩種工況下，除塵后煙氣煙塵濃度和除塵效率滿足要求。除塵效率平均值99.78％，節能可達到70％及以上（同負荷，、同工況、同排放、同除塵效率下的功耗）。

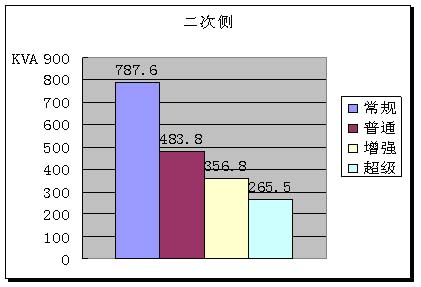

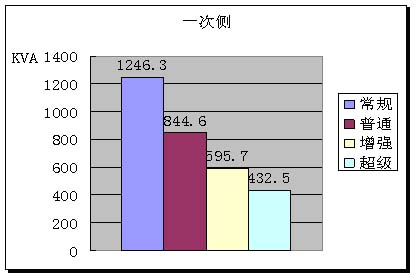

系統在常規、普通節能、增強模式、超級節能4種工作模式下消耗功率統計：
五、結語
綜上所述，本次電除塵節能控制技術的應用，不僅整體改動小、不影響設備的正常運行，而且通過增加節能控制功能，充分發揮電除塵電控新技術新功能的作用，使華能汕頭電廠電除塵節能工作得到扎實的開展，并取得良好的效果，產生可觀的經濟效益。
在節能控制技術應用的過程中，也充分認識到電除塵的除塵效率關聯因素較多，不可以偏概全。在控制方面開展提效節能措施的同時，應考慮電除塵煙氣前級輸入的變化，如鍋爐燃燒煤種、燃燒工況等；應考慮陰陽極振打、前后電場陰陽極振打機制，既要清灰效果好又要不導致二次飛揚，影響除塵效率等因素。

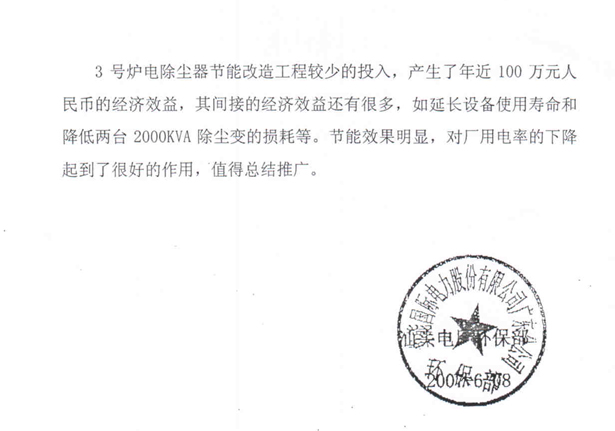

附件：用戶節能報告
