華電可門發電有限公司#2爐電除塵器節能控制系統運行報告
一、基本情況

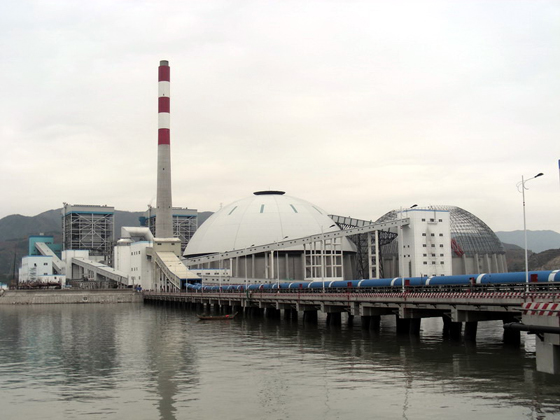

福建華電可門發電有限公司（可門電廠）#2機組（600MW）全套電除塵器設備由福建龍凈環保股份有限公司生產。電除塵器本體型號：2BE459/2-4/38+3X34/400+3X450/15/2X4+2X3X4+2X4-G；配套高壓硅整流設備：GGAj02K-1.5A/66KV 4套、GGAj02K-1.5A/72KV 12套、GGAj02K-1.6A/72KV 4套；低壓設備：DDPX控制系統。
電除塵器于2007年1月投運，投運后設備運行效果一直良好，設備運行穩定可靠，但由于濁度儀工作不太正常、濁度信號不準確，使得福建龍凈環保股份有限公司的IPC能量管理系統（EMS）不能正常投入，設備長期運行在火花工作方式，耗電量大。雖然設備具有間歇脈沖供電的工作方式，但是擔心用人工設定運行方式（間歇脈沖供電占空比）和運行參數的方法降低電暈功率會影響除塵效果且不能及時隨工況變化自動調節，因此節能方式一直沒有投用。
2008年5月，得知龍凈環保公司具有“電場工況狀態自動診斷”技術、可以不用把濁度儀的測量值作為閉環反饋控制信號，高壓供電設備也能根據工況的變化自動選擇運行參數、自動選擇間歇脈沖供電占空比的新型節能系統后，我公司與龍凈公司協商，對#2爐電除塵器控制系統進行節能升級改造。經過雙方技術人員的緊密合作與共同努力，新型節能控制系統運行工作十分成功，經實際測算除塵器的平均節電率超過78％。
二、電除塵器電氣負荷表
|
序號 |
設備名稱 |
型號規格 |
單臺套容量 |
臺套數 |
總?cè)萘?/p> |
備注 |
|
1 |
高壓硅整流設備 |
GGAj02K-1.5A/66KV 2～380V 372A |
142KW |
2×2 |
568KW |
設備容量并非運行功率 |
|
2 |
高壓硅整流設備 |
GGAj02K-1.5A/72KV 2～380V 406A |
155KW |
2×6 |
1860KW |
|
|
3 |
高壓硅整流設備 |
GGAj02K-1.6A/72KV 2～380V 433A |
165KW |
2×2 |
660KW |
|
|
4 |
電磁振打系統 |
1N～220V |
7.5KW |
2×1 |
15KW |
|
|
5 |
保溫箱電加熱器 |
1.5 KW/～380V |
1.5KW |
2×120 |
360KW |
|
|
6 |
灰斗電加熱器 |
0.5KW/～380V |
0.5KW |
32×16 |
256KW |
查看電除塵器負荷表可得知：電除塵器的耗電主要由高壓硅整流設備和電加熱系統兩部分組成，其中電除塵器的高壓系統的設備容量約占80％左右，由于電加熱系統已采用恒溫節能控制，因此電除塵器的節能運行主要設備是降低高壓硅整流設備耗電運行電耗。如果能大幅度降低電除塵器高壓硅整流設備的耗電，則效益顯著。
三、升級改造前耗電情況
|
序號 |
U1（V） |
A1(A) |
U2(KV) |
A2(mA) |
|
BT/R1 |
236 |
113 |
57.3 |
340 |
|
BT/R2 |
316 |
117 |
61.2 |
588 |
|
BT/R3 |
240 |
139 |
56.1 |
406 |
|
BT/R4 |
240 |
139 |
56.1 |
406 |
|
BT/R5 |
284 |
216 |
58.6 |
673 |
1、用龍凈最新型的K型軟件升級原控制器的控制軟件。新軟件應用了全新的“檢測—診斷—控制”的控制模式，對微觀控制和宏觀控制性能有大幅度的提高，具有以下特點：（1）、超微火花控制特性；
（2）、動態特性診斷技術；
（3）、斷電振打功能；
（4）、自動選擇運行方式。
2、低壓控制系統升級及PLC軟件升級。通過敷設高、低壓控制柜之間的聯鎖信號連線和PLC軟件升級，實現高、低壓聯動控制斷電振打功能；電加熱控制系統PLC軟件升級，優化加熱控制策略，減少電加熱器損耗。
3、IPC系統硬、軟件升級。主要升級和優化節能控制模式，引入鍋爐負荷信號，根據鍋爐負荷的變化情況、根據工況特性分析軟件對工況的分析，系統自動選擇高壓供電的運行方式（自動選擇間歇供電占空比）和運行參數，從而達到****的除塵效率和節能效果。
五、升級改造后耗電情況
采用龍凈公司的新型節能控制系統技術改造之后，系統運行穩定，除塵效率更高，節能效果顯著。
|
序號 |
U1（V） |
A1(A) |
U2(KV) |
A2(mA) |
|
BT/R1 |
99 |
79 |
42 |
154 |
|
BT/R2 |
138 |
135 |
40 |
270 |
|
BT/R3 |
71 |
94 |
41 |
121 |
|
BT/R4 |
70 |
110 |
28 |
139 |
|
BT/R5 |
50 |
101 |
27 |
108 |
新型節能控制系統投運后一直穩定可靠。節能改造前#2爐電除塵器日平均耗電量為2.78萬度，改造后日平均耗電量為0.586萬度，日平均節電約2.194萬度，節能率超過78%，且除塵效率比改造前有所提高、完全滿足排放要求。該系統為我廠節約了大量的電量，產生了巨大的經濟效益，其間接的經濟效益還有很多，如延長設備使用壽命和降低除塵變的損耗等。總之，我廠的節能技術改造效果明顯，值得推廣應用。
