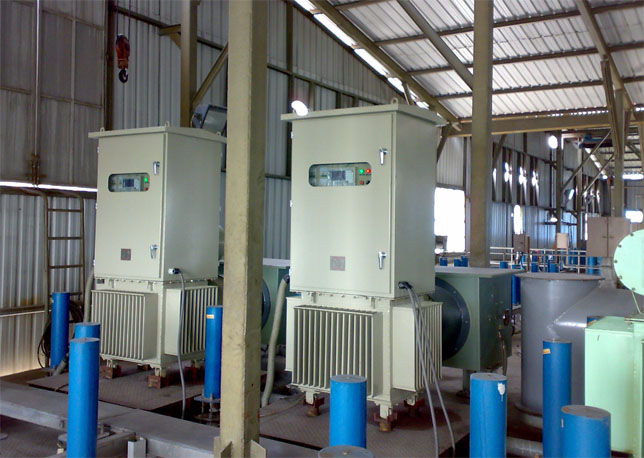

高頻電源案例
一、四川攀枝花鋼鐵有限責任公司發電廠1#爐、2#爐
本項目鍋爐采用的是哈爾濱鍋爐廠生產的HG410/100-YM11GA型煤粉爐，型式為單爐膛、四角切圓燃燒、單汽包自然循環、Ⅱ型布置、固態排渣爐。每爐設置兩臺宣化冶金環保設備廠生產的單室三電場除塵器，除塵效率≥99％。由于近年燃煤市場的變化，導致攀枝花鋼鐵公司發電廠的燃煤與原設計值差異較大，尤其是燃煤灰分大幅上升，發熱量大幅下降，使鍋爐出口煙氣量和煙氣含塵量大大增加。根據電廠的實際監測數據，除塵器進口煙塵實際濃度己高達61.54 g/Nm3，而原除塵器保證效率只有99％，造成除塵器出口含塵濃度較高，2005年6月監測數據中除塵器出口煙塵濃度最高可達1094 mg/Nm3。鍋爐用煤復雜，用8種不同的煤按一定比例混合而成。
根據《火電廠大氣污染物排放標準》（GB132232-2003）的規定，1996年12月31日前建成投產的電廠，其排放執行第Ⅰ時段排放控制要求，攀鋼發電廠應執行以上標準。所以，現有除塵器效率己無法滿足排放要求，應對除塵器進行必要的改造，提高其效率以達到排放要求。2006年7月龍凈公司對其2號爐先行改造，2007年3月對其1號爐進行改造，本體型號均為2BE122-4。
1#爐每個電場也均采用前后分區的方式，一電場一分區供電設備高頻電源GGYAj0.4A/80kV兩套，一電場二分區高頻電源GGYAj0.6A/80kV兩套，其余為工頻電源，2007年3月投運，同年5月對其進行測試，結果是甲側入口濃度為68.34 g/ DNm3，乙側入口濃度為64.29 g/ Nm3，總含塵濃度66.39 g/ DNm3，總出口濃度為70.02 mg/ DNm3，總除塵效率99.89%。
2#爐每個電場均采用前后分區的方式，一電場一分區供電設備高頻電源GGYAj0.4A/80kV兩套，其余為工頻電源，2006年11月29日 攀枝花市環保局對2#爐進行測試，結果是甲側入口濃度為34.245 g/ Nm3,出口濃度為95 mg/ Nm3; 乙側入口濃度為30.465 g/ Nm3，出口濃度為73 mg/ Nm3。測試結果符合改造要求。2007年5月對其再次測試，結果是甲側入口濃度為67.23 g/ DNm3，乙側入口濃度為66.05 g/ Nm3，總含塵濃度66.59 g/ DNm3，總出口濃度為84.05 mg/ DNm3,總除塵效率99.87%。
對比1#、2#爐同樣的本體改造情況和同樣的負荷，用戶對1#爐增用高頻電源取得的效果表示認同和滿意。
二、南京梅山電廠電除塵器改造
南京梅山能源有限公司1#機組電除塵器型號為BELH134-1／2×5-GZ，前級電場改造前使用的高壓設備為1套工頻電源：GGAj02K-1.2A/72KV，運行過程中發現二次電流較小，一般情況下二次電流為450mA左右，當鍋爐純燒媒粉（該機組通常有摻燒高爐煤氣），入口粉塵濃度增加時，二次電流只能達到300mA左右。經公司專家對該項目進行研究后決定把前級電場的高壓設備用GGYAj-0.8A/80KV高頻電源代替，以加大前級電場的二次電流，增強粉塵荷電，提高電場的收塵效率，減小后級袋場的壓力，延長收塵布袋的使用壽命。
1＃爐電除塵器于2007年11月9日開始投入使用，一電場運行電流為800mA，后級電場的進出口壓差改造前一般為900Pa左右，改造后一般為700Pa左右，說明前級電場除塵效率提高，有利于延長布袋的使用壽命，降低系統阻力與能耗。
三、廣州某電廠＃1爐電除塵器改造項目
廣東某電廠＃1爐于1994年投產，為東方鍋爐廠生產的300MW機組亞臨界中間再熱自然循環單爐膛、全懸吊露天布置、平衡通風燃煤汽包爐，除灰系統采用水力除灰。鍋爐原配套2臺蘭州電力修造廠生產的RWD-KFH/ZHJ229.6-3×2型電除塵器，設計除塵效率≥99%。該電除塵器投產初期電除塵器運行狀況良好。由于電除塵器運行十多年，本身存在問題較多，煙囪冒煙大，龍凈公司于2007年5月對該電除塵器進行了改造。鍋爐燃燒煤種使用較雜，一般為越南煤與國內貧瘦煤及澳洲煙煤的混煤。
改造后電除塵器型號為2BES246/2-4/20/410/15/3×3×4-GZ，保留原電除塵器三個電場灰斗及砼基礎部分，將原三個電場內部布置成標準的BE型九個分區結構，采用高頻電源與雙區除塵器及斷電振打黃金組合方案，第一分區、第二分區均采用高頻電源，其余分區為工頻電源，第七～九分區采用機電多復式雙區結構技術，設計出口粉塵濃度小于150mg/Nm3，保證除塵效率≥99.7%，該設備2007年6月上旬投運，由廣東省電力試驗研究所2007年9月27日測試，由
測試結果可知：
在高負荷狀況下（負荷大于90%額定負荷）運行，鍋爐燃燒穩定，各設備投入基本正常的情況下，#1爐左側電除塵器的除塵效率為99.66%，左側電除塵器出口的煙塵濃度為50.85 mg/Nm3 (6%O2)，#1爐右側電除塵器的除塵效率為99.9%，左側電除塵器出口的煙塵濃度為20.73 mg/Nm3 (6%O2)，#1爐整臺爐電除塵器的除塵效率為99.80%，整臺爐電除塵器出口的煙塵濃度為35.79 mg/Nm3 (6%O2)，除塵效率及排放均達到設計要求。
四、應用總結
以上三個案例分別為高頻電源典型使用場合，黃金組合方案、純高頻電源改造方案、電袋組合方案，總的說來高頻電源適合于改造場地條件較緊張的場合、改造工期短的場合、入口粉塵濃度高的場合（大于35g/Nm3）、電除塵器實際運行電壓電流小的場合（非電場本身原因?qū)е拢�、用戶既要能提高或者保證一定效率，又要省時省力，本體不考慮大改造的場合，這時使用高頻電源具有很強的性價比。
